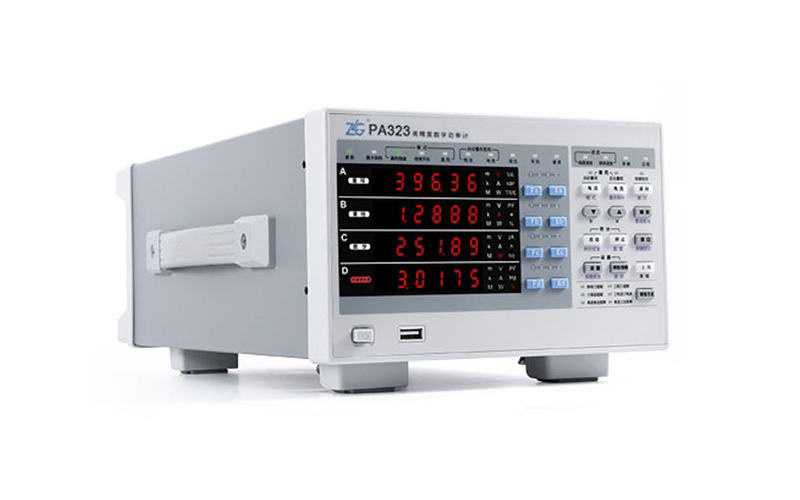

PA310/PA323數字功率計高精度，較低待機功耗測量適合待機功耗測量PA310數字功率計采用全新的設計架構，在低功耗測量方面進行多項優化。其最小測量電流低至50μA，能夠測量低至0.01W的功耗，符合國際標準（IEC62301、能源之星、SPECpower）的測試。低功率因數下仍能保證高精度測量PA300系列數字功率計采樣率高達500KS/s，采用
咨詢電話：400-838-1718
適合待機功耗測量

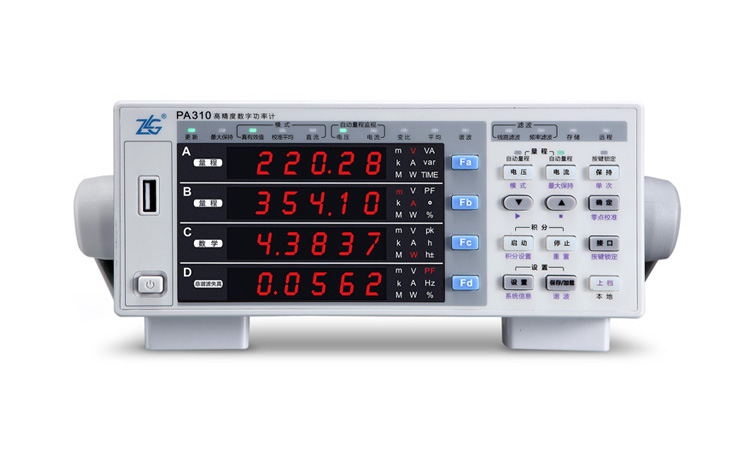

PA310數字功率計采用全新的設計架構，在低功耗測量方面進行多項優化。其最小測量電流低至50μA，能夠測量低至0.01W的功耗，符合國際標準（IEC62301、能源之星、SPECpower）的測試。
低功率因數下仍能保證高精度測量
PA300系列數字功率計采樣率高達500KS/s，采用100MHz同步時鐘，相角分辨率高達0.01°。即使在低至0.0005的功率因數下仍能保證0.1%的高測量精度。
諧波測量符合IEC61000-4-7國際標準

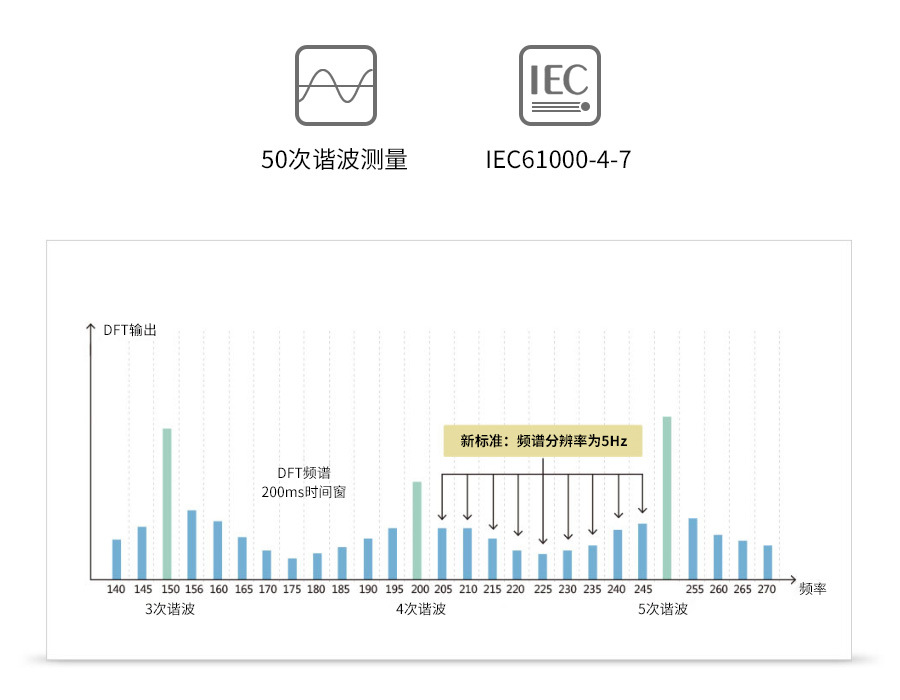

PA300系列數字功率計可進行完全符合諧波測量國際標準IEC61000-4-7的測定，根據基波的頻率，最高可測量至50次諧波。
適合開關電源、變頻家電的功耗測量

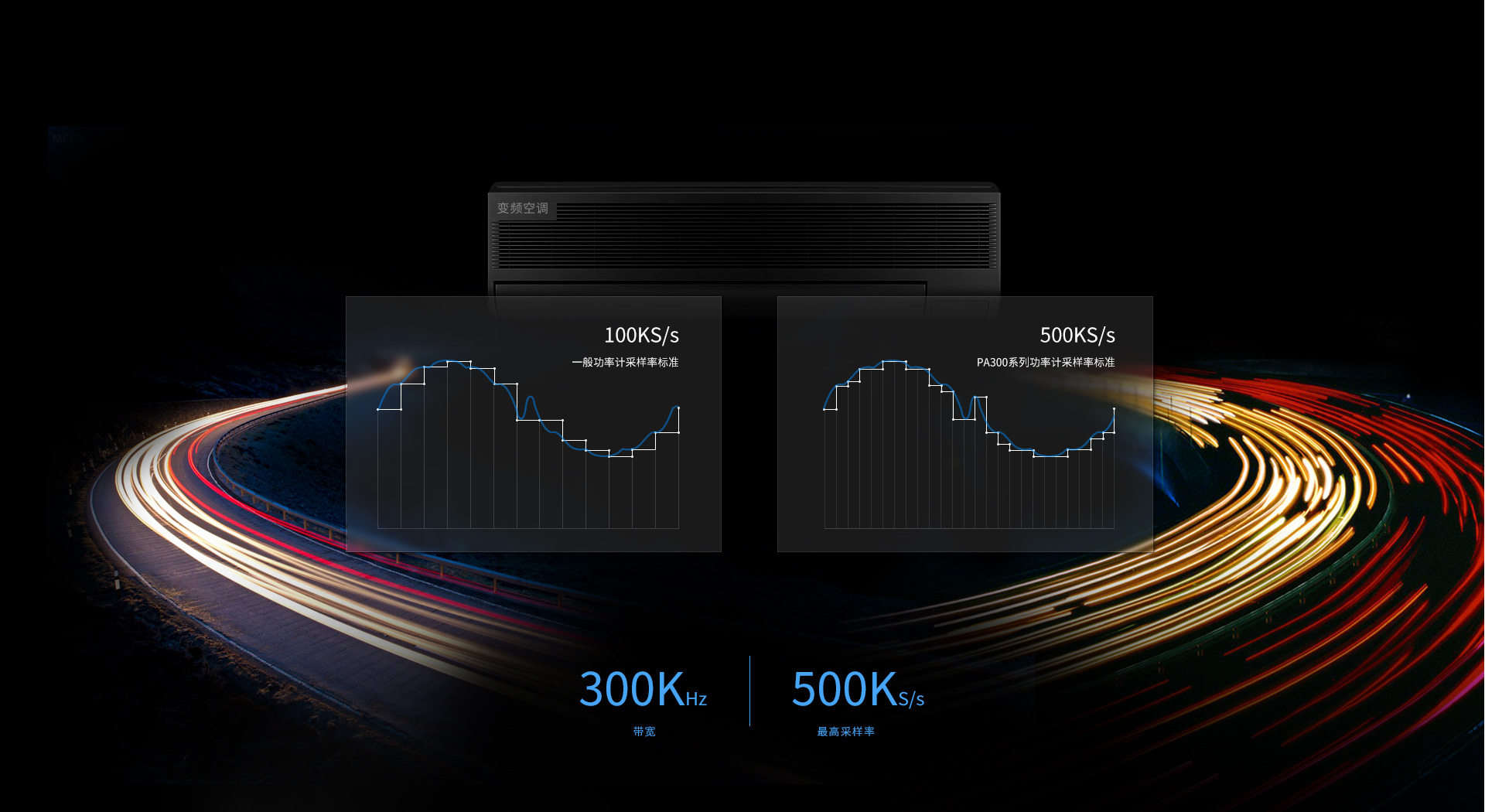

PA300系列數字功率計具有高至500KS/s的采樣率和300KHz的帶寬，能夠測量頻率較高的信號，滿足變頻家電、開關電源等新技術產品的功耗測量。
直觀的可視化數據分析軟件

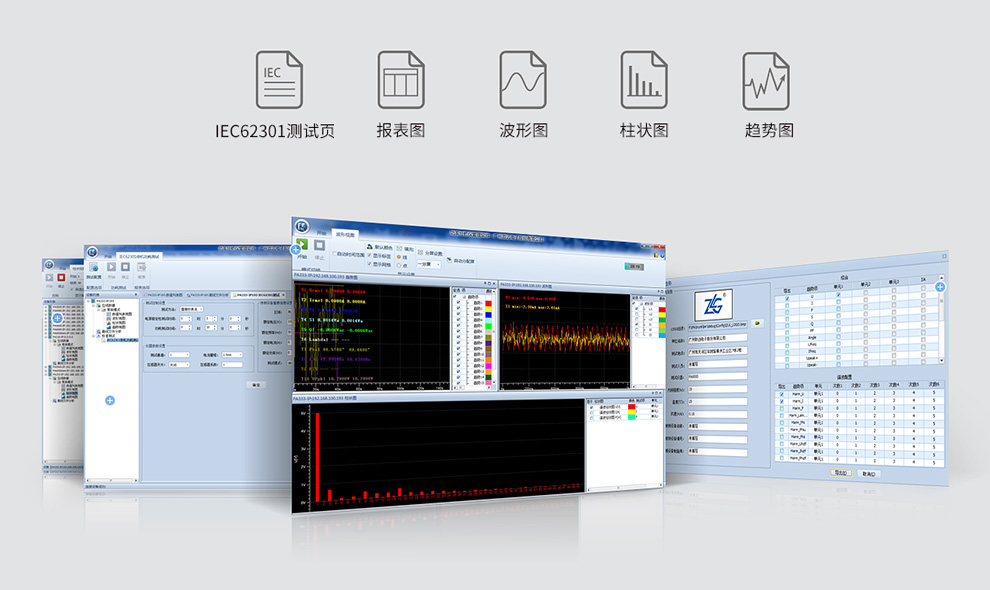

PAM管理軟件具有強大的數據處理分析功能，支持對所有測量參數數值進行實時顯示，生成各次諧波數據、諧波柱狀圖、趨勢圖和波形圖，支持同步顯示與報表導出。支持IEC62301國際測試標準，實現待機功耗的自動化測試。

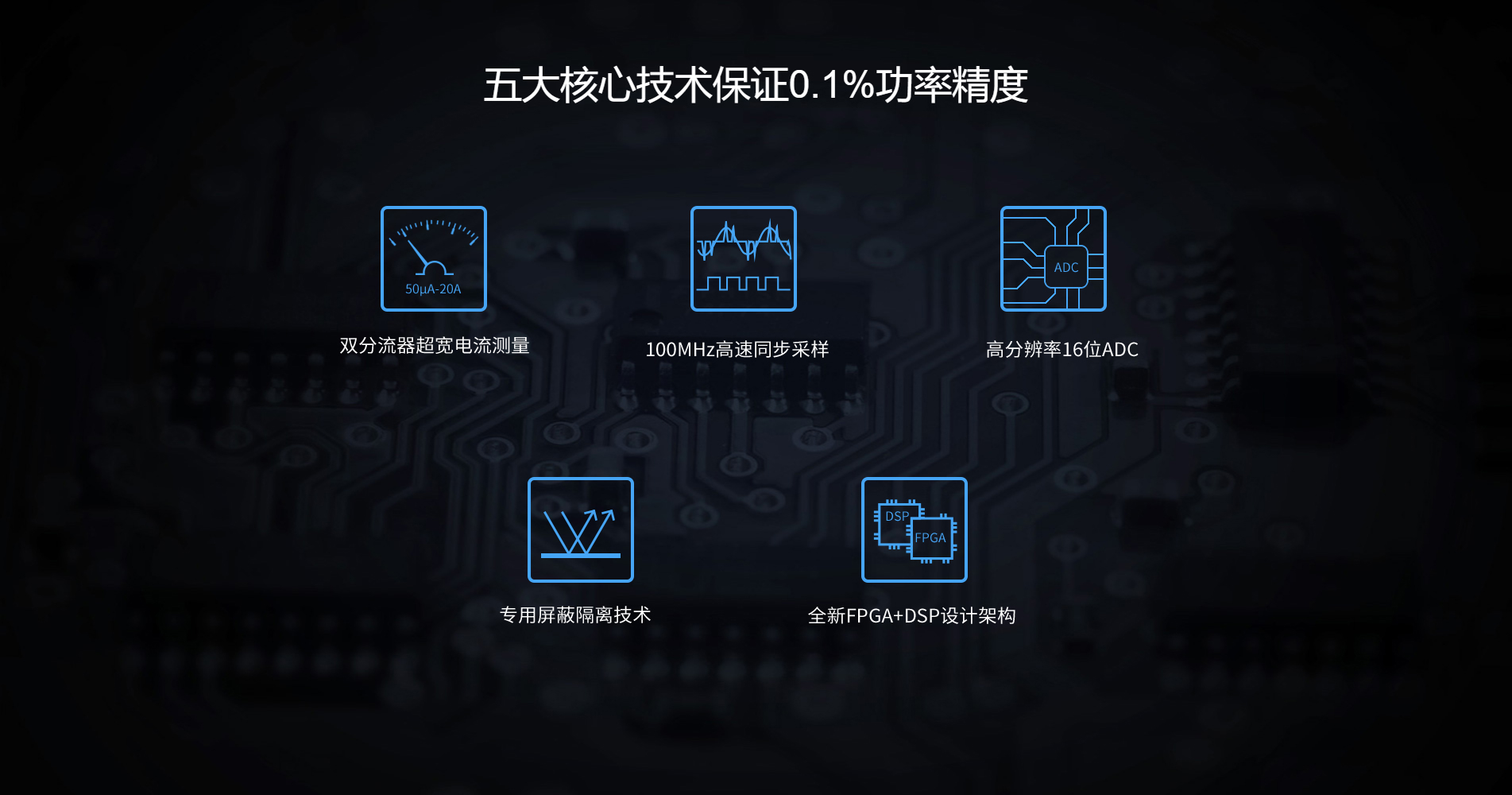

五大核心技術保證0.1%功率精度
規格參數
| 大電壓,大電流 | 低功耗,小電流 | 產線型 | ||||
|---|---|---|---|---|---|---|
| 型號 | PA310H | PA333H | PA310 | PA323 | PM100 | |
| 輸入通道 | 單通道 | 三通道 | 單通道 | 三通道 | 單通道 | |
| 基本精度 | 0.1%讀數+0.05%量程 | 0.1%讀數+0.1%量程 | ||||
| 輸入帶寬 | DC,0.1Hz-300kHz | DC,0.1Hz-300kHz | DC,0.1Hz-300kHz | DC,0.1Hz-100kHz | DC,0.5Hz-10kHz | |
| 采樣率 | 500KS/s | 200KS/s | 500KS/s | 200KS/s | 20KS/s | |
| 數據更新周期 | 100ms,250ms,500ms, 1s,2s,5s,10s,20s,自動 | 100ms,250ms,500ms, 1s,2s,5s,10s,20s,自動 | 100ms,250ms,500ms, 1s,2s,5s,10s,20s | 100ms,250ms,500ms, 1s,2s,5s,10s,20s,自動 | 100ms,250ms,500ms, 1s,2s,5s | |
| 諧波測量 | 標配,IEC61000-4-7 | 標配,IEC61000-4-7 | 標配,IEC61000-4-7 | 標配,IEC61000-4-7 | / | |
| 諧波分析次數 | 1-50次 | 1-50次 | 1-50次 | 1-50次 | / | |
| 電壓量程 | 15V,30V,60V,150V, 300V,600V,1000V | 15V,30V,60V,150V, 300V,600V,1000V,1500V | 15V,30V,60V,150V, 300V,600V | 15V,30V,60V,150V, 300V,600V | 15V,30V,60V,150V, 300V,600V | |
| 電流量程 | 1A,2A,5A, 10A,20A,50A | 1A,2A,5A, 10A,20A,50A | 5mA,10mA,20mA, 50mA,100mA,200mA, 0.5A,1A,2A, 5A,10A,20A | 0.5A,1A,2A, 5A,10A,20A | 5mA,10mA,20mA, 50mA,100mA,200mA, 0.5A,1A,2A, 5A,10A,20A | |
| 外部傳感器輸入 | 100mV,200mV,400mV, 1V,2V,5V,10V | 100mV,200mV,400mV, 1V,2V,5V,10V | 50mV,100mV,200mV, 500mV,1V,2V, 2.5V,5V,10V | 50mV,100mV,200mV, 500mV,1V,2V, 2.5V,5V,10V | / | |

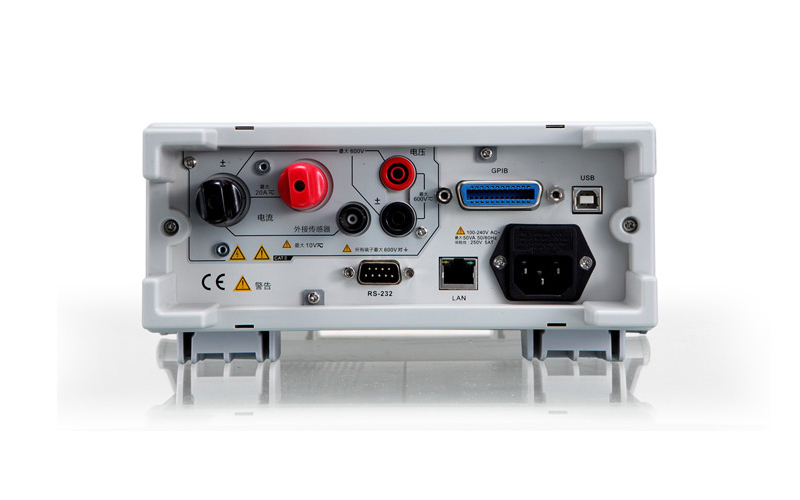

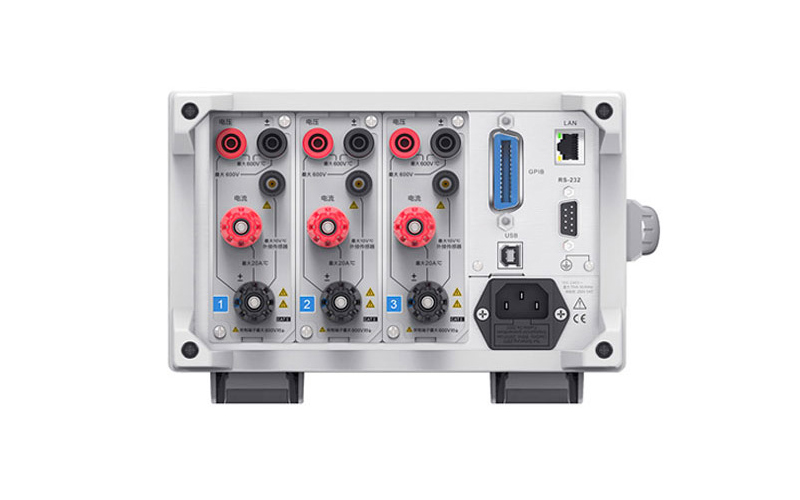

| 通信接口 | 標配GPIB（符合IEEE488.2）,LAN,RS-232,USB-Host | RS-232,IO偵測 | ||||
| 連續最大允許輸入值 | 電壓 | 1.5kV的峰值和1kV電壓有效值中取較小 值 | ||||
| 電流 | 150A峰值和50A有效值中取最小值 | 30A峰值和20A有效值中取最小值（5mA~200mA） 100A峰值和30A有效值中取最小值（0.5A~20A） | 100A峰值和30A有效值中取最小值 | 30A峰值和20A有效值中取最小值(5mA~200mA) 100A峰值和30A有效值中取最小值（0.5A~20A） | ||
| 瞬時最大允許輸入值（1s） | 電壓 | 2kV 的峰值和 1.5kV 電壓有效值中取 較小值 | ||||
| 電流 | 150A峰值和50A有效值中取最小值 | 30A 的峰值和20A電流有效值中取較小值（5mA~200mA） 150A 的 峰值和40A電流有效值中取較小值（0.5A~20A） | 150A 的峰值和40A電流有效值中取較小值 | 30A 的峰值和20A電流有效值中取較小值（5mA~200mA） 150A 的峰值和40A電流有效值中取較小值（0.5A~20A） | ||
| 線路,頻率濾波器 | 支持OFF/ON，截止頻率500Hz | |||||
| 數字濾波器 | 支持OFF/ON，截止頻率5.5KHz,9 KHz和10 KHz | / | 支持OFF/ON，截止頻率5.5KHz,9 KHz和10 KHz | / | / | |
| A/D轉換器 | 電壓與電流同時轉換，分辨率：16位，最大轉換率：2μs | 電壓與電流同時轉換，分辨率：16位，最大轉換率：5μs | 電壓與電流同時轉換，分辨率：16位，最大轉換率：2μs | 電壓與電流同時轉換，分辨率：16位，最大轉換率：5μs | 電壓與電流同時轉換，分辨率：16位，最大轉換率：50μs | |
| GPIB IEEE標準 | IEEE488.2 | IEEE488.2 | ||||
| 額定電源電壓 | 100VAC ~ 240VAC | 100VAC ~ 240VAC | 220V | |||
| 預熱時間 | ≥ 30 分鐘 | ≥ 30 分鐘 | ≥ 30 分鐘 | |||
| 工作環境 | 全精度 5℃ ~40℃，20% R.H.~80%R.H.，無結露 | 全精度 5℃ ~40℃，20% R.H.~80%R.H.，無結露 | 全精度 5℃ ~40℃，20% R.H.~80%R.H.，無結露 | |||
| 存儲溫度 | -25℃ ~60℃，20% R.H.~80%R.H.，無結露 | -25℃ ~60℃，20% R.H.~80%R.H.，無結露 | -25℃ ~60℃，20% R.H.~80%R.H.，無結露 | |||
| 額定電源頻率 | 50/60Hz | 50/60Hz | 50Hz | |||
| 最大功耗 | 50VA | 70VA | 50VA | 70VA | 30VA | |
PA310、PA310H、PM100標配件
| 序 號 | 名 稱 | 數 量 | 單 位 | 備注 |
|---|---|---|---|---|
| 1 | 主機 | 1 | 臺 | |
| 2 | 國標電源線 | 1 | 條 | |
| 3 | 安全測試導線 | 2 | 條 | 紅、黑各1條 |
| 4 | Y型端子 | 4 | 個 | |
| 5 | 售后服務承諾書 | 1 | 份 | |
| 6 | 出廠檢驗報告 | 1 | 份 | |
| 7 | 合格證 | 1 | 份 | |
| 8 | 干燥劑 | 1 | 包 | |
| 9 | 用戶手冊 | 1 | 本 | |
| 10 | 鱷魚夾 | 2 | 個 | 紅、黑各1個 |
