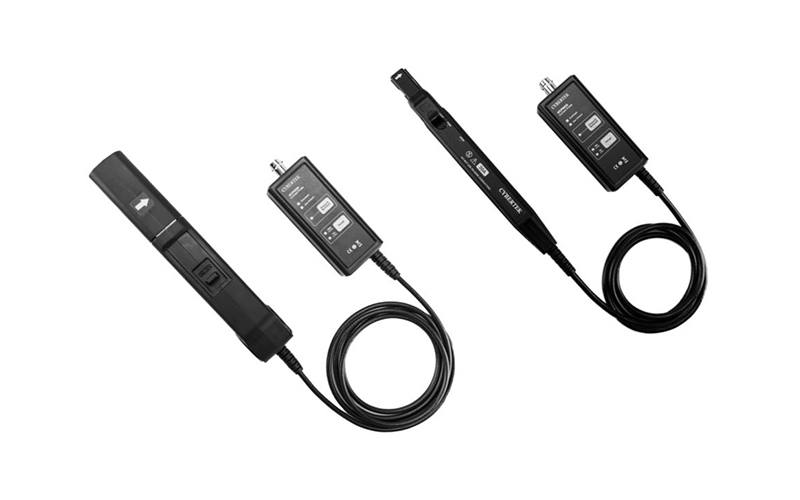

HCP8000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，可準確快速捕捉電流波形；高精度，在電流測量量程范圍內，精度高達1%，滿足大部分測試領域的需要；兩個量程可供選擇，方便小電流測量；自動消磁調零功能，使用方便；聲光過流報警功能，提醒量程切換；電子輕觸式按鍵設計，使用壽命更長；標準的BNC輸出接口，可匹配任何廠家示波器。

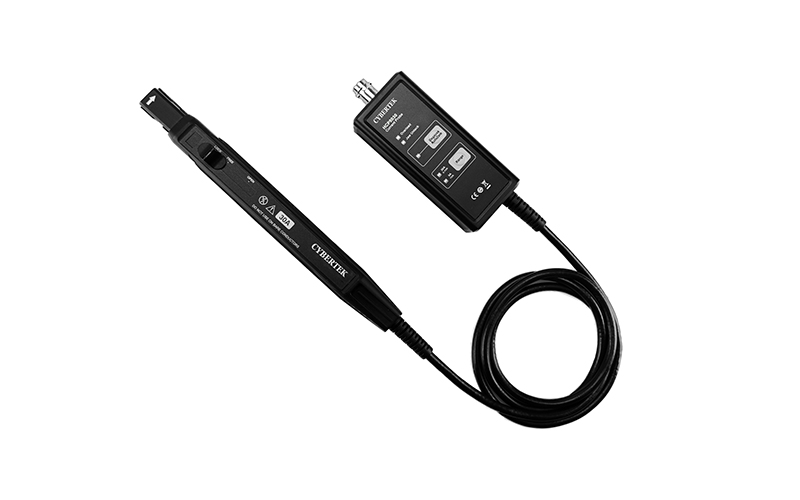

HCP8030(D)體積輕巧，可在當前擁擠的電路板中使用自如；小型鉗夾可以在緊張的空間中探測電流，同時仍能夾住直徑達5mm的導線；可以測量30A的連續電流和50A的峰值電流，HCP8030提供50MHz的帶寬,HCP8030D提供100MHz帶寬；探頭具有30A (10X)和5A (1X)兩個量程可選擇，5A (1X)量程特別適用于小電流測量，分辨率高達1mA。
HCP8050 鉗口可夾住直徑達5mm的導線；可以測量50A的連續電流和75A的峰值電流，提供50MHz帶寬；探頭具有50A (10X)和7.5A (1X)兩個量程可選擇，7.5A (1X)量程特別適用于小電流測量，分辨率高達1mA。
HCP8150鉗口可夾住直徑達20mm的導線，適用于大電流應用場合；可以測量150A的連續電流和300A的峰值電流，提供了12MHz的帶寬；探頭具有150A (100X)和30A (10X)兩個量程可選擇，10X量程用于小電流測量，分辨率高達10mA。
HCP8300鉗口可夾住直徑達20mm的導線，適用于大電流應用場合；測量300A的連續電流和500A的峰值電流，提供了6MHz的帶寬；探頭具有300A (100X)和50A (10X)兩個量程可選擇，10X量程用于小電流測量，分辨率高達10mA。HCP8000系列電流探頭常用于開關電源、馬達驅動器、電子鎮流器、LED照明、新能源等設計和測試應用中。
HCP8500鉗口可夾住直徑達20mm的導線，適用于大電流應用場合；測量500A的連續電流和750A的峰值電流，提供了5MHz的帶寬；探頭具有500A (100X)和75A (10X)兩個量程可選擇，10X量程用于小電流測量，分辨率高達10mA。HCP8000系列電流探頭常用于開關電源、馬達驅動器、電子鎮流器、LED照明、新能源等設計和測試應用中。
電源（開關式和線性）設計
LED照明設計
電動汽車設計
新能源
變頻家電
電工實驗
半導體器件設計
逆變器/變壓器設計
電子鎮流器設計
工控/消費電子設計
發動機驅動裝置設計
電力電子和電力傳動實驗等
交通運輸系統（電動車輛、機車、航空電子設備等）設計
■ 探頭主體說明

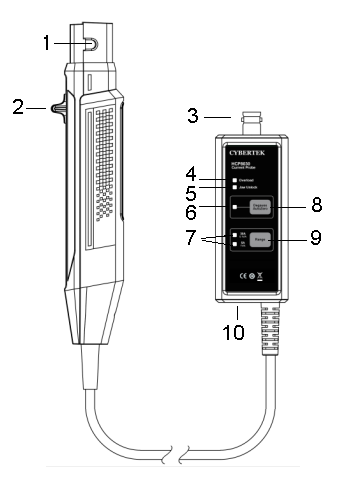

1）HCP8030 HCP8030D HCP8050

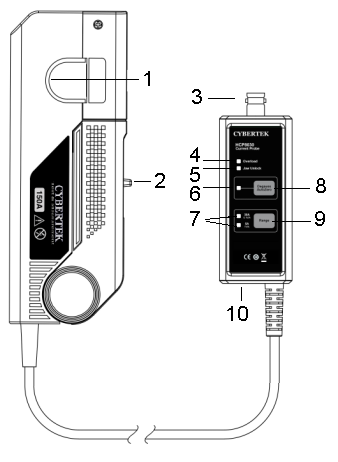

2）HCP8150、HCP8300、HCP8500
1．傳感器頭
檢測導體電流的核心元件。元件由一個精密的半導體等構成，周圍溫度的急劇變化，外部壓力沖擊等，有可能導致其受到損傷。因此操作時必須十分注意。
2．開關控制桿
控制傳感器頭開合的操縱桿。測量電流時應先拉操縱桿打開傳感器，放入被測導線。然后再推操縱桿使探頭處于LOCK狀態。
3．輸出接口
標準的BNC輸出接口，通過標配的BNC同軸線可連接任何廠家的示波器。
4．過載指示燈
被測電流超過量程后，指示燈亮紅色，并有報警聲，提示切換量程。
5．鉗口打開指示燈
燈亮表示推桿處于UNLOCK狀態，測量時，要確保鉗口處于LOCK狀態。
6．消磁調零指示燈
按下消磁調零按鍵后，該指示燈亮綠色，消磁結束后，指示燈滅。消磁若成功，蜂鳴器“嘀嘀”兩聲；消磁若失敗，蜂鳴器“嘀”聲延長，大約1s。
7．量程(Range)指示燈
指示當前量程狀態。
8．消磁自動調零(Degauss AutoZero)按鈕
機器經常使用后，探頭傳感器會有剩余磁場。測量前先消磁調零，可提高測量精度。按下消磁自動調零按鈕，機器消磁并自動調零，時間大約5s。
9．量程(Range)選擇按鈕
用于選擇電流測量量程。
2 HCP8030(D)分為30A和5A兩個量程：30A量程，探頭電流傳輸比0.1V/A；5A量程，探頭電流傳輸比1V/A。
2 HCP8050分為50A和7.5A兩個量程：50A量程，探頭電流傳輸比0.1V/A；7.5A量程，探頭電流傳輸比1V/A。
2 HCP8150分為150A和30A兩個量程：150A量程，探頭電流傳輸比0.01V/A；30A量程，探頭電流傳輸比0.1V/A。
2 HCP8300分為300A和50A兩個量程：300A量程，探頭電流傳輸比0.01V/A；50A量程，探頭電流傳輸比0.1V/A。
2 HCP8500分為500A和75A兩個量程：500A量程，探頭電流傳輸比0.01V/A；75A量程，探頭電流傳輸比0.1V/A。
10．電源插口
外部供電插孔，標配DC12V/1A適配器。
型號 | HCP8030(D) | HCP8050 | HCP8150 | HCP8300 | HCP8500 | ||||||
帶寬(-3dB) | HCP8030 | DC-50MHz (圖1.a) | DC-50MHz (圖4) | DC-12MHz (圖7) | DC-6MHz (圖10) | DC-5MHz (圖13) | |||||
HCP8030D | DC-100MHz (圖1.b) | ||||||||||
上升時間 | HCP8030 | ≤7ns | ≤7ns | ≤29ns | ≤58ns | ≤70ns | |||||
HCP8030D | ≤3.5ns | ||||||||||
連續電流 最大值 | HCP8030 | 30Arms 圖2.a | 50Arms (圖5) | 150Arms (圖8) | 300Arms (圖11) | 500Arms (圖14) | |||||
HCP8030D | 30Arms 圖2.b | ||||||||||
峰值電流 | 50Apk | 75Apk | 300Apk | 500Apk | 750Apk | ||||||
量程 | 5A | 1X衰減 | 7.5A | 1X衰減 | 30A | 10X衰減 | 50A | 10X衰減 | 75A | 10X衰減 | |
30A | 10X衰減 | 50A | 10X衰減 | 150A | 100X衰減 | 300A | 100X衰減 | 500A | 100X衰減 | ||
過流報警值 | 5A | ≥5A | 7.5A | ≥7.5A | 30A | ≥30A | 50A | ≥50A | 75A | ≥75A | |
30A | ≥50A | 50A | ≥75A | 150A | ≥300A | 300A | ≥500A | 500A | ≥750A | ||
電流傳輸比 | 5A | 1V/A | 7.5A | 1V/A | 30A | 0.1V/A | 50A | 0.1V/A | 75A | 0.1V/A | |
30A | 0.1V/A | 50A | 0.1V/A | 150A | 0.01V/A | 300A | 0.01V/A | 500A | 0.01V/A | ||
分辨率 | 5A | 1mA | 7.5A | 1mA | 30A | 10mA | 50A | 10mA | 75A | 10mA | |
30A | 10mA | 50A | 10mA | 150A | 100mA | 300A | 100mA | 500A | 100mA | ||
精度 (DC,45-66Hz最大連續電流) | 5A | ±1%±1mA | 7.5A | ±1%±1mA | 30A | ±1%±10mA | 50A | ±1%±10mA | 75A | ±1%±10mA | |
30A | ±1%±10mA | 50A | ±1%±10mA | 150A | ±1%±100mA | 300A | ±1%±100mA | 500A | ±1%±100mA | ||
輸入阻抗 | HCP8030 | 參考圖3.a | 參考(圖6) | 參考(圖9) | 參考(圖12) | 參考(圖15) | |||||
HCP8030D | 參考圖3.b | ||||||||||
延時 時 | 探頭 主機 | 14ns | 14ns | 36ns | 41ns | 42ns | |||||
BNC (1m) | 5ns | ||||||||||
終端負載要求 | ≥100kΩ | ||||||||||
| 供電方式 | DC 12V/1A（標配適配器） | ||||||||||
| 絕緣線電壓 | 300V CAT I | 600V CATII 300V CATIII | |||||||||
| 安全符合標準 | EN61010-1: 2010+A1:2019 EN 61010-2-032:2019 | ||||||||||
| EMC符合標準 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 | ||||||||||
